EL实验箱（EL Experiment Box）

一、简介

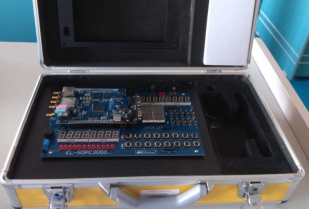

EL-SOPC3000实验箱是集EDA 和SOPC 开发为一体的综合性实验箱，它不仅可以独立完成各种EDA 设计，也可以完成多种SOPC开发。

二、结构特点

1.EL-SOPC3000型实验系统硬件由主CPU适配器E-Pay-3C25-B板、集成外部资源的底板接口组成

2.本系统最大的特点是主CPU资源丰富且功能强大。E_PLAY接口CPU适配器：只需单独提供电源，CPU板即可独立工作，在CPU板上集成的硬件资源有SRAM、Flash、SDRAM、VGA、USB、UART、PS2、以态网接口、4路按键、4路LED等，因为集成了公司自主开发的E_PLAY标准总线接口，所以具更很灵活的扩展性。

三、主要技术指标

1.主适配器

具有E_PLAY接口的E-Pay-3C25-B适配器，主芯片采用Altera公司的CycloneII系,EP3C25F324C8N，24,624LEs，等效130万门，4个PLL,66个乘法器。

2.扫描驱动类接口

(1)8位数码管显示模块

(2)16×16 LED点阵

(3)8寸TFT LCD显示模块

3.通用数字式接口

(4)16位按键输入模块，10位拨码开关输入模块

(5)12个LED，高电平驱动

4.模拟、数字器件及接口

(6)SPI接口的A/D转换模块

(7)12位串行接口的D/A转换模块

(8)CAN接口电路

(9)RS485模块

四、主要类别

资源丰富的主CPU适配器（SOPC开发板）配合底板完备的人机交互，可完成各种基本的EDA实验，配合实验箱上的大屏幕TFT，可完成较为复杂的图像采集显示的SOPC实验。由于CPU适配器（SOPC开发板）本身具有E_PLAY接口，且只需提供电源即可独立完成功能测试，也可控制用户开发的E_PLAY接口模块。可完成大学生毕业设计、电子设计竞赛、及创新设计，同时该系统也是从事教学及科研的广大教师和工程师们的理想开发工具，具有极高的灵活性，开放性和可开发性。

五、适用范围

在教学方面，几乎所有理工科（特别是电子信息）类的专业都开设了EDA课程。

在科研方面主要利用电路仿真工具进行电路设计与仿真；利用虚拟仪器进行产品测试；从事PCB设计和ASIC设计等。

在产品设计与制造方面，包括前期的计算机仿真，产品开发中的EDA工具应用、系统级模拟及测试环境的仿真，生产流水线的EDA技术应用、产品测试等各个环节。都运用到了EDA技术。

从应用领域来看，EDA技术已经渗透到各行各业，包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。
