无水直热式电供暖智能控制系统

一、简介

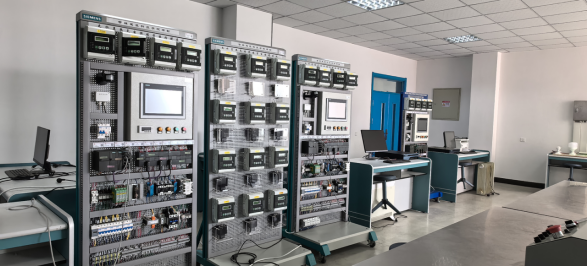

无水直热式电供暖智能控制系统由民办高校扶持资金项目建立，系统具有工控机+PLC+单片机及工控机+PLC+PLC两种三层结构形式，具有对历史温度查询、统计和打印功能、故障自诊断功能、控温点温度检测和无人检测和控温功能、系统具有容错控制功能、电能消耗统计分析功能等。

二、结构特点

该控制系统中的PLC、PLC和单片机之间能够完成信息传输，使得相关温度信息能够在工控机所配的显示屏和PLC所配的触摸屏上同步显示；能够诊断系统故障、传感器故障和执行器故障；当系统传感器和执行器出现故障时，仍能维持最低限度的供暖需求；能够完成温控点的热负荷自动分类，可按热负荷类型设置给定温度和按控温点设置给定温度，给定温度具有按周期时间段设定功能。

三、适用范围

1.实验教学

2.相关专业学生的课程设计、实习实训

3.毕业设计

4.专业教师课题研究的参考

四、可做实验项目：

1.基于单片机的温控系统实验项目

2.基于PLC的温控系统实验项目

3. 组态界面设计实验项目

4. 通讯实验项目

5. 软件设计实验项目

五、系统特点

1.当传感器检测出房间内有人时，自动开启该房间的供暖系统，检测房间无人时,供暖系统自动关闭，执行器响应速度≤2s；

2.控制器温度调节范围：5℃-35℃；控制器温度控制精度：±1℃；

3.现场采集器尺寸：≤20×20cm。

4.现场控制器与控制层通讯距离不小于1Km。控制层与管理层通讯距离不小于50m。

5.系统具有过流保护功能：当电流超过额定电流时控制器关闭整个系统。

6.系统具有欠压保护功能：系统额定电压220伏，如电压低于最低额定值，控制器关闭整个系统。

7.系统具有超压保护功能：如电压高于最高额定值，控制器关闭整个系统。

8.现场控制器控制负荷功率不小于6KW。

六、操作要点

1.使用时注意直流电源的220V电源进口处，一定不要用手触摸，每次上电之前查看是否脱落，以防触电！

2.在确认接线正确的情况下接通电源。

3.请使用额定电压，以防发生意外事故。

4.必须使用带有接地端子的多功能插座, 确认主要插座的接地端子有没有漏电。

5.设备在安装或移动时，请切断电源。
